機器視覺檢測系統廣泛應用凸輪軸

       在發動機行業中，凸輪軸是活塞發動機里的一個部件，它的作用是控制氣門的開啟和閉合動作。其質量、安全和壽命對發動機的性能有至關重要的影響。凸輪軸生產線是非封閉空間，現場光線受自然光及照明光的影響，并且背景嘈雜，根據以上特殊性，設計了可在凸輪軸加工過程中對其表面缺陷進行實時檢測的機器視覺檢測系統。

      該視覺檢測系統搭建在生產線末尾處流水線兩側，搭建特定光源去除現場光線干擾，在凸軸輪移動、停止、旋轉的過程中對其表面進行圖像采集，檢測算法采用鄰域加權分割對表面缺陷進行提取。

       通過投影計算對缺陷進行標記，選取面積為特征值對缺陷減小判定，最終根據多張表面圖片處理結果判定單軸是否質量合格。

該視覺檢測系統可在生產過程中對每根凸輪軸表面進行實時缺陷檢測，以此替代生產后抽樣檢測，大大提高了凸輪軸的生產效率、出廠質量。

解決方案：

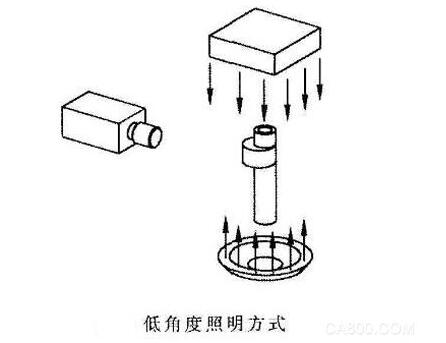

采用上下低角度光照明方式，條光在凸輪軸頂部垂直打光，環形光在凸軸輪底部輔助光；背景設置為白板，使凸輪軸兩側輪廓分明的同時避免外部物體對圖像的干擾。

       當凸輪軸進入檢測區域，通過工業相機對旋轉的凸輪軸進行拍攝，獲取一組可覆蓋整個凸輪軸表面的圖像，發送到計算機進行缺陷提取。當凸輪軸表面存在研磨不良、砂眼等缺陷時，軟件提取出缺陷減小標記，并通過邊緣提取計算缺陷面積，根據標準進行量化，對凸輪軸表面缺陷進行判定，檢測出質量不合格的凸輪軸。

       發動機零件凸輪軸表面缺陷檢測的問題，通過領域加權分割對凸輪軸表面缺陷進行提取，投影標記可準確定位缺陷位置，最后以面積作為特征值對缺陷進行判定，算法取得了良好的分割效果。

       該機器視覺檢測系統搭建在凸輪軸生產線兩側，在特定光源下，可以在0.44s每根軸的速度下進行缺陷檢測，正確率高、檢測速度快，適合工業在線檢測。該視覺檢測系統是機器視覺技術在凸輪軸在線檢測方面的應用，可使凸輪軸表面缺陷檢測工序實現生產在線自動化，使缺陷識別率、不合格產品的去除率達到較高水平，進而實現提高產品質量、避免實際損失的目標。
