前臺咨詢 028-62705808 產品咨詢 18215640190 前臺咨詢 028-62705808 產品咨詢 18215640190 一、檢測需求：

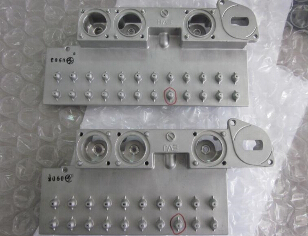

1.檢測目標：鋁件；
2.檢測內容：孔的大小，孔的位置，孔的毛刺；
3.工件材質：鋁；
4.尺寸：工件整體外形尺寸：230×100×40，檢測部分尺寸：230×65.4，孔大?。害?.0~φ2.4，孔間距（中心距）18。
5.檢測精度：0.1mm；
二、檢測原理：
檢測目標：對產品上的孔洞進行尺寸測量，其中標準孔徑大小為51.85，公差±0.05。
檢測方式：采用背光源照射的方式，通過相機可得到產品的清晰輪廓圖像。
軟件檢測原理：通過輪廓識別及圓擬合的方式可得到孔洞的直徑信息，并將檢測值與標準值進行比對，若超出公差范圍則輸出NG（不合格）信號，若符合公差要求則出差OK（合格）信號。

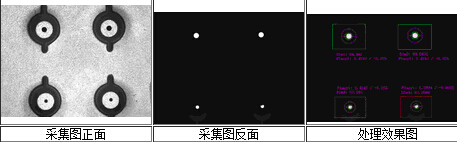

三、檢測效果圖：
四、鋁件孔洞檢測系統硬件配置：工業數字相機、工業鏡頭、機器視覺光源、檢測軟件、工控機
