在晶圓制造過程中,了解半導體晶圓的位置和朝向非常關鍵。各個步驟是通過監測晶圓上的Notch槽了解晶圓朝向。因為晶圓成本在 $5,000到超過$100,000之間,制造過程中的任何未對準都會造成嚴重且不可修復的缺陷,導致晶圓報廢。
尋找缺口的傳統方法是使用通光束陣列激光傳感器,這需要在晶圓上方和下方安裝笨重的發射器和接收器。這會占用寶貴的機械空間,并且因為需要晶圓一直旋轉到發現Notch槽,所以會浪費時間。隨著透明晶圓 (SiC) 和其他特殊晶圓涂層的推出,通光束傳感器變得更難準確地找到 Notch 槽,提高了未對準的幾率。

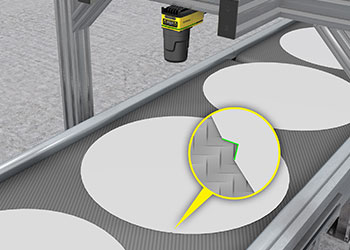

康耐視In-Sight視覺系統能夠準確地識別晶圓Notch槽和XY位置,精度高達0.025像素??的鸵昉atMax算法能夠準確地探測任意朝向的晶圓Notch槽,然后將位置和尺寸數據傳輸回裝配機器人或PLC。此外,視覺系統超小的外形設計可滿足極狹窄的空間限制,無需再在晶圓上下方安裝激光光學傳感器。
如果制造商無法在較遠的工作距離上安裝鏡頭,康耐視還可提供專利的低高度光學系統來查看整個晶圓。
